RTEX概要
Realtime Express (RTEX)是我司為了實現伺服的高速實時性能而特定開發的先進的網絡。 |  |

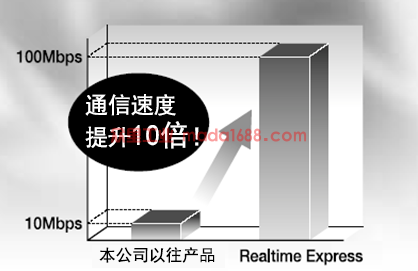

- 超高速100Mbps 全雙工
- 通信周期0.5ms最大32軸(*1)
- 上位控制器的控制與全軸的伺服控制完全同期
- 可以使用低成本的市售LAN電纜(*2)
- 特有的錯誤修正技術實現高技抗噪性(符合IEC61000-4-4）
| (*1) | 軸數依據上位控制器的規格而定。 |
|---|---|
| (*2) | 請使用類型5e以上帶屏蔽的多股絞合線。 |
| ※ | Realtime Express是本公司的注冊商標。 |
系統構成
傳送效率高的環形拓?fù)?/h4>
全球合作商
* 2022.01
All-in-One 運動I/F
※ Profile位置控制僅適用于PTP控制。
周期與軸數、控制方式的組合（A6NE、A6NF系列）
指令更新
周期 通信周期 最大軸數（※） 可行的控制方式 16byte模式 32byte模式 4.000 ms 2.000 ms 32 16 PP, CP, CV, CT
2.000 ms 2.000 ms 32 16 PP, CP, CV, CT
2.000 ms 1.000 ms 32 16 PP, CP, CV, CT
1.000 ms 1.000 ms 32 16 PP, CP, CV, CT
1.000 ms 0.500 ms 32 16 PP, CP, CV, CT Typical 0.500 ms 0.500 ms 32 16 PP, CP, CV, CT
0.500 ms 0.250 ms 16 - PP, CP, CV, CT
0.250 ms 0.250 ms 16 - PP, CP, CV, CT
0.250 ms 0.125 ms 8 - CP, CV, CT
0.125 ms 0.125 ms 8 - CP, CV, CT
0.125 ms 0.0625 ms 4 - CP, CV, CT
通信周期 ： 通信數據包的送信周期 指令更新周期 ： 通信數據包的指令數據更新周期
※ 和伺服以外的機器混合使用的情況下、比以上記載值有減少。

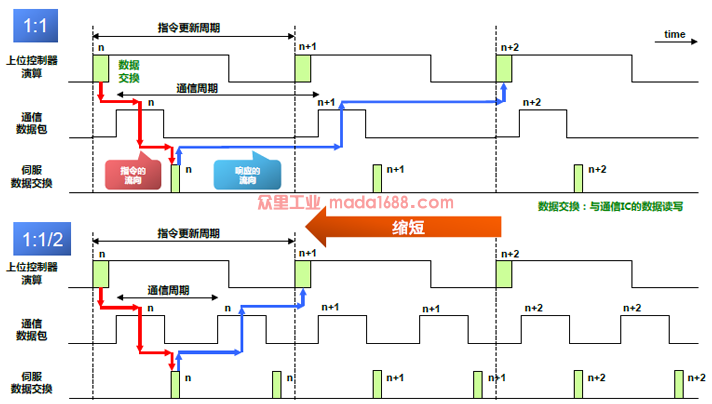

指令更新周期與通信周期
在指令更新周期不變的情況下縮短通信周期、相應傳達時間將縮短。
※ 傳送2次相同的指令。前次的數據發生通信異常的情況時使用后此數據進行伺服控制。
指令更新周期的縮短
激光加工機、液晶面板點膠機等方面、可通過進行高速微小的圓弧插補用途提升精度
增加了每單位距離的位置指令的點數、加上提高了編碼器分辨率，是的指令大幅平滑化。
可用RTEX進行監視的信息（例）
- 驅動器型號
- 驅動器序列號No.
- 固件版本No.
- 電機型號
- 電機序列號No.
- 報警代碼（包含履歷）
- 警告代碼
- 參數
- 實際位置
- 實際速度
- 轉矩
- 位置偏差
- 編碼器分辨率
- 指令位置
- 嵌位位置
- 指令速度
- 再生負載率
- 過載率
- 慣量比
- 轉子機械角（1轉數據）
- 轉子電氣角
- 絕對式編碼器多轉數據
- P-N間電壓
- RTEX通信異常次數
- 編碼器通信異常次數
- X4連接器輸入出信號
- 電源ON累計時長
- 驅動器內部溫度
- 編碼器內部溫度
- 繼電器工作次數
- 風扇工作時間
- 風扇壽命
- 電容壽命

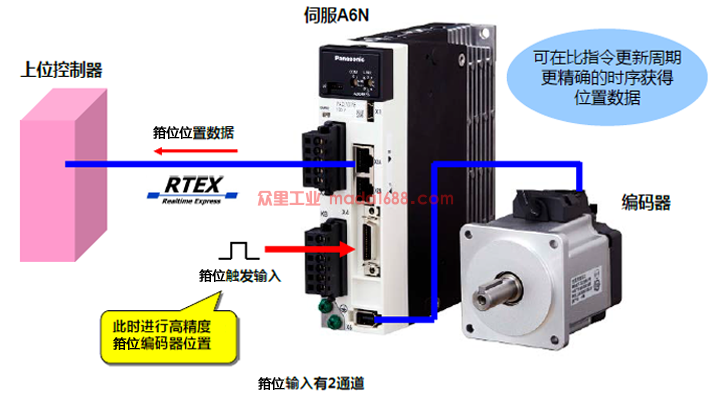

高精度位置嵌位
根據外部型號的輸入時序?qū)幋a器位置進行嵌位、并通過RTEX向上位控制器傳送
上位控制器的前饋
若上位控制器發出高分辨率的前饋、電機則能同時獲得高速響應和低振動的效果
※ 16byte電機、速度FF和轉矩FF中選擇其一。 ※ 轉矩FF、在圓弧補償時也可利用轉矩補償。
| * | 2022.01 |
|---|
| ※ | Profile位置控制僅適用于PTP控制。 |
|---|
| 指令更新 周期 | 通信周期 | 最大軸數（※） | 可行的控制方式 | ||
|---|---|---|---|---|---|
| 16byte模式 | 32byte模式 | ||||
| 4.000 ms | 2.000 ms | 32 | 16 | PP, CP, CV, CT | |
| 2.000 ms | 2.000 ms | 32 | 16 | PP, CP, CV, CT | |
| 2.000 ms | 1.000 ms | 32 | 16 | PP, CP, CV, CT | |
| 1.000 ms | 1.000 ms | 32 | 16 | PP, CP, CV, CT | |
| 1.000 ms | 0.500 ms | 32 | 16 | PP, CP, CV, CT | Typical |
| 0.500 ms | 0.500 ms | 32 | 16 | PP, CP, CV, CT | |
| 0.500 ms | 0.250 ms | 16 | - | PP, CP, CV, CT | |
| 0.250 ms | 0.250 ms | 16 | - | PP, CP, CV, CT | |
| 0.250 ms | 0.125 ms | 8 | - | CP, CV, CT | |
| 0.125 ms | 0.125 ms | 8 | - | CP, CV, CT | |
| 0.125 ms | 0.0625 ms | 4 | - | CP, CV, CT | |
| 通信周期 | ： | 通信數據包的送信周期 |
|---|---|---|
| 指令更新周期 | ： | 通信數據包的指令數據更新周期 |
| ※ | 和伺服以外的機器混合使用的情況下、比以上記載值有減少。 |
|---|
在指令更新周期不變的情況下縮短通信周期、相應傳達時間將縮短。
| ※ | 傳送2次相同的指令。前次的數據發生通信異常的情況時使用后此數據進行伺服控制。 |
|---|
激光加工機、液晶面板點膠機等方面、可通過進行高速微小的圓弧插補用途提升精度
增加了每單位距離的位置指令的點數、加上提高了編碼器分辨率，是的指令大幅平滑化。
- 驅動器型號
- 驅動器序列號No.
- 固件版本No.
- 電機型號
- 電機序列號No.
- 報警代碼（包含履歷）
- 警告代碼
- 參數
- 實際位置
- 實際速度
- 轉矩
- 位置偏差
- 編碼器分辨率
- 指令位置
- 嵌位位置
- 指令速度
- 再生負載率
- 過載率
- 慣量比
- 轉子機械角（1轉數據）
- 轉子電氣角
- 絕對式編碼器多轉數據
- P-N間電壓
- RTEX通信異常次數
- 編碼器通信異常次數
- X4連接器輸入出信號
- 電源ON累計時長
- 驅動器內部溫度
- 編碼器內部溫度
- 繼電器工作次數
- 風扇工作時間
- 風扇壽命
- 電容壽命
根據外部型號的輸入時序?qū)幋a器位置進行嵌位、并通過RTEX向上位控制器傳送
若上位控制器發出高分辨率的前饋、電機則能同時獲得高速響應和低振動的效果
| ※ | 16byte電機、速度FF和轉矩FF中選擇其一。 |
|---|---|
| ※ | 轉矩FF、在圓弧補償時也可利用轉矩補償。 |
