松下伺服A6B Ethercat協議規格書
MINAS A6B系列（特殊訂制品：以規格書對應）
實現高性能一體型的EtherCAT驅動器
快速
靈活
便利
|  |
| ● | 完善的EtherCAT應用程序（控制模式7種，原點復位模式32種，同步（2種）與非同步模式） |
|---|---|
| ● | 可進行各種從站及系統升級 |
| ● | 可實現無需專用硬件，利用電腦搭建系統 |
| ● | 對應EtherCAT*1 Conformance Test |
| ● | 對應直線電機的產品(A6BL, A6BM) |
| *1 | EtherCAT是德國倍福自動化有限公司所取得的專利技術的商標。 |

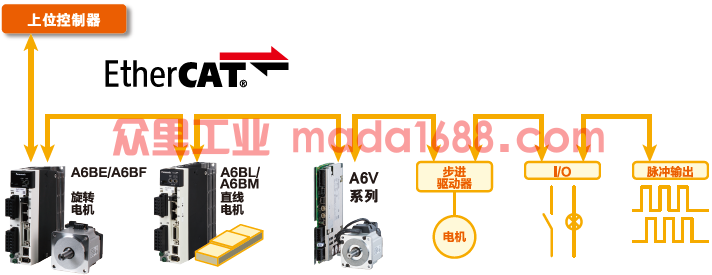

系統構成示例
EtherCAT規格
| 項目 | 內容 |
|---|---|
| 協議 | CoE（CANOpen over EtherCAT） |
| 控制模式 | csp、pp、hm、csv、cst、pv、tq |
| hm方式（原點復位模式） | 1 ～ 14、17 ～ 30、33、34、35、37 |
| 同步模式 | DC（同步）、SM2（同步）、FreeRun（非同步） |
| Cycle Time | 125μs，250μs，500μs，1ms，2ms，4ms |
驅動器一覽
| 驅動器電源 | 單相 AC 100 V?120 V | 單相／三相 AC 200 V?240 V | 三相 AC 200 V?230 V | ||||
|---|---|---|---|---|---|---|---|
| 機型名稱 | 驅動器型號 | 機型名稱 | 驅動器型號 | 機型名稱 | 驅動器型號 | ||
| 電機 額定功率 | 50 W | A | MADLN01BE MADLT01BF | A | MADLN05BE MADLT05BF | ||
| 100 W | A | MADLN11BE MADLT11BF | |||||
| 200 W | B | MBDLN21BE MBDLT21BF | A | MADLN15BE MADLT15BF | |||
| 400 W | C | MCDLN31BE MCDLT31BF | B | MBDLN25BE MBDLT25BF | |||
| 750 W | C | MCDLN35BE MCDLT35BF | |||||
| 1 kW to 1.5 kW | D | MDDLN55BE MDDLT55BF | |||||
| 2 kW | E | MEDLN83BE MEDLT83BF | |||||
| 3 kW | F | MFDLNA3BE MFDLTA3BF | |||||
| 4 kW to 5 kW | F | MFDLNB3BE MFDLTB3BF | |||||
| 7.5 kW | G | MGDLTC3BF | |||||
| 11 kW to 15 kW | H | MHDLTE3BF | |||||
| 22 kW | H | MHDLTF3BF | |||||
● 根據電機的系列不同，與上表中型號的組合會有所不同。
對應的海外規格

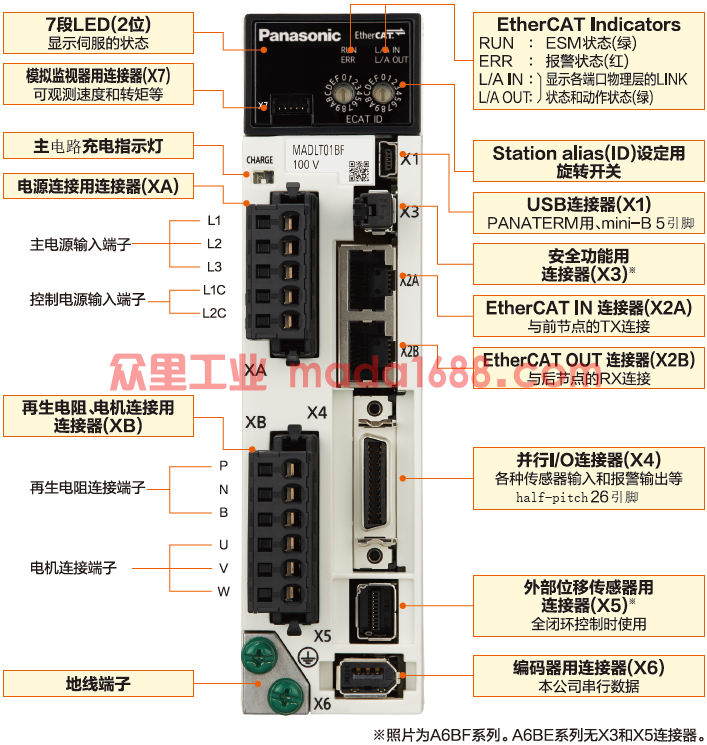

驅動器外觀
